Hola,
Sé muy poco de electricidad para vehículos y de electrónica en general y estoy intentando conectar unos componenetes y tengo varias dudas. A ver si me pueden ayudar en algo de ello.
Diagrama de conexiones
Esos son los compenentes que he comprado.
Necesito conectar el XBee a la batería de 12V. para ello compré un Regulador de tensión de 3.3V, pero no sé si conectará así. Lo que sí sé es que el pin1 de la XBee es para el V y el 10 para el GND. ¿Está bien conectado así al regulador?
Entre el XBee y el Relé no estoy seguro aún pero creo que tengo que usar ADC (Analog2DigitalConversion), para ello creo que el pin 20 me puede valer (AD0/DIO0). El asunto es que no sé como conectarlo al relé, el relé veo que tiene 3 bornes uno es el GND y los otros dos?. Otra duda--> ¿Ese relé de 5V funcionará con 3.3V?
Y por último he puesto los cables de la parada del motor en los bornes de 8Amperios del Relé. Que supongo que me sirva así, lo que ocurre es que ese Relé es para 220V y el cable como mucho llevará 12V ¿Me servirá ese Relé o tengo que buscar otro?
Saludos
Re: Conectar componentes a una batería de 12V 18 Amperios
En algunos sitios he visto que colocan condensadores junto al mosfet, ¿que ventajas tiene eso?

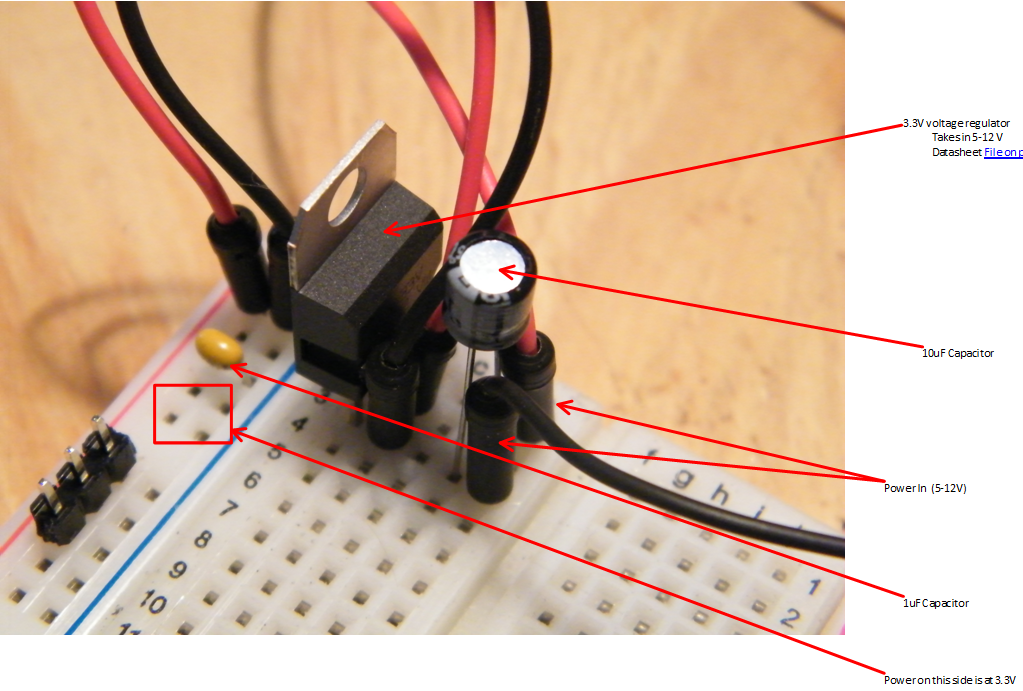

Como aquí:
http://4.bp.blogspot.com/-tr1Z04AjnnA/U ... titled.png
Como aquí:
http://4.bp.blogspot.com/-tr1Z04AjnnA/U ... titled.png
Re: Conectar componentes a una batería de 12V 18 Amperios
¿Donde está el raspberrypi?
Re: Conectar componentes a una batería de 12V 18 Amperios
El proyecto consta de dos partes, una con la rpi + el coordinador XBee y la otra la que está arriba (los endDevices, uno por moto).
La conexión entre la rpi y el coordinador la pienso hacer con UART ya he estado estudiando eso y las conexiones con la batería que pregunté hace unos días de 6700mAh y el conversor de 3.7 a 5V y ya lo tengo más o menos claro.
PD: También podría alimentar el XBee con pilas, tengo portapilas para AA que creo que podrían servir y seguramente no tendría que usar el mosfet ni nada pero no sé cuanta autonomía tendría y necesito que esté al menos 8 horas en funcionamiento y creo que las pilas no iban a aguantar tanto y aunque aguantarán en poco tiempo habría que cambiarlas, por eso se me ocurrió alimentar el XBee desde la batería de la moto, la cual tiene 12V como la mayoría de motos. El XBee (o la RPI en un futuro porque para otro proyecto voy a necesitar integrar una rpi en la embarcación) no creo que consuma la energía de esa batería en 24 horas, además la batería se carga a través del stator así que lo que pueda consumir seguro que la batería lo recupera en poco tiempo.
La conexión entre la rpi y el coordinador la pienso hacer con UART ya he estado estudiando eso y las conexiones con la batería que pregunté hace unos días de 6700mAh y el conversor de 3.7 a 5V y ya lo tengo más o menos claro.
PD: También podría alimentar el XBee con pilas, tengo portapilas para AA que creo que podrían servir y seguramente no tendría que usar el mosfet ni nada pero no sé cuanta autonomía tendría y necesito que esté al menos 8 horas en funcionamiento y creo que las pilas no iban a aguantar tanto y aunque aguantarán en poco tiempo habría que cambiarlas, por eso se me ocurrió alimentar el XBee desde la batería de la moto, la cual tiene 12V como la mayoría de motos. El XBee (o la RPI en un futuro porque para otro proyecto voy a necesitar integrar una rpi en la embarcación) no creo que consuma la energía de esa batería en 24 horas, además la batería se carga a través del stator así que lo que pueda consumir seguro que la batería lo recupera en poco tiempo.
